 　　在塑料擠出中,由于塑料原料含有一定量的雜質,若不經處理,會影響比較終產品的性能及外觀。工廠一般采用換網器對熔融的塑料進行過濾。原料從進料口進入,經過金屬濾網，,進入下道的模具。當金屬濾網上雜質積累到一定程度時,移動滑板至另-.工位,更換金屬濾網。由于熔融的塑料具有很大的壓力,極易發生泄漏?，F(xiàn)有的膨脹環是聚四氟乙烯材質,其熱膨脹系數要遠大于金屬,換網器利用此特性消除間隙進行密封。經長期高溫條件下長期使用,膨脹環極易發生磨損,熱膨脹性能也會產生失效現象,液壓換網會發生泄漏。

　　本文所述的換網器密封裝置針對以上不足,提供了一種密封效果好、解決了換網泄露問題的換網器的密封裝置。

　　本文所述的換網器密封裝置解決其技術問題所采用的技術方案如下:

　　一種換網器的密封裝置,包括過濾網、多孔板、滑板、摩擦環和膨脹環,過濾網后部裝有多孔板,在過濾網上設有滑板,滑板后部裝有摩擦環,在過濾網的前端裝有膨脹環,膨脹環為經過熱處理的高硬度膨脹環,所述的膨脹環表面開有槽,膨脹環的截面為錐形。

　　本文所述的換網器密封裝置的有益效果是:

　　1、密封效果好，解決了換網泄露問題。

　　2、使用壽命長。

　　附圖說明

　　為了更清楚地說明本文所述的換網器密封裝置實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本文所述的換網器密封裝置的-.些實施例,對于本領域普通技術人員來講,在不付出創造性勞動的前提下,還可以根據這些附圖獲得其他的附圖。

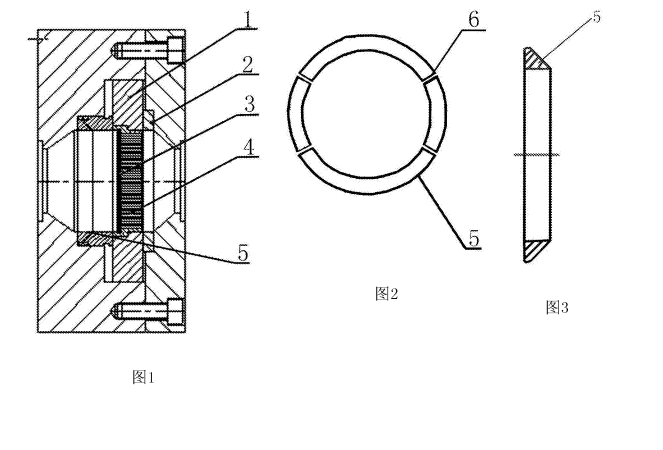

　　圖1 為本文所述的換網器密封裝置的結構示意圖。

　　圖2為本文所述的換網器密封裝置 膨脹環的主視圖。

　　圖3為本文所述的換網器密封裝置膨脹環的剖視圖。

　　圖中1 、滑板,2、摩擦環,3、過濾網,4、多塊板,5、膨脹環,6、槽。

　　具體實施方式

　　下面結合具體實施例,對本文所述的換網器密封裝置的內容做進一步的詳細說明。

　　如圖1所示，一 種換網器的密封裝置,包括過濾網3、多孔板4、滑板1、摩擦環2和膨脹環5,過濾網3后部裝有多孔板4,在過濾網上設有滑板1,滑板1后部裝有摩擦環2,在過濾

　　網3的前端裝有膨脹環5,膨脹環5為經過熱處理的高硬度膨脹環,耐磨性能大為提高。如附圖2、3所示,膨脹環5表面開有槽,這樣可以讓融體進入槽內，膨脹環5產生徑向移動，使膨脹環5產生膨脹,膨脹環5的截面為錐形,為了使膨脹環5的徑向移動轉換成軸向的膨脹。
